Ultraflex, Stuurkabel "mach" M90 11 voet

Beschrijving

Ultraflex M90 Mach kabel is een lichtlopende stuurkabel die is ontworpen om flexibel te zijn. Het wordt gebruikt voor de besturing van alle Ultraflex-bakken behalve T67, en bevat een rubberen afdichting om het binnendringen van vocht te voorkomen.

• Merk: Ultraflex
• Gewicht: 5.22 kg
• Breuksterkte: 1200 kg
• Buiging: min. 200 mm
• Slag: 228 mm
• Productlengte: 11 voet
• Vervaardigd in: Italië
• Verpakkingsafmetingen: Maat: 6.5 cm × 51 cm × 82 cm | Brutogewicht: 5.22 kg

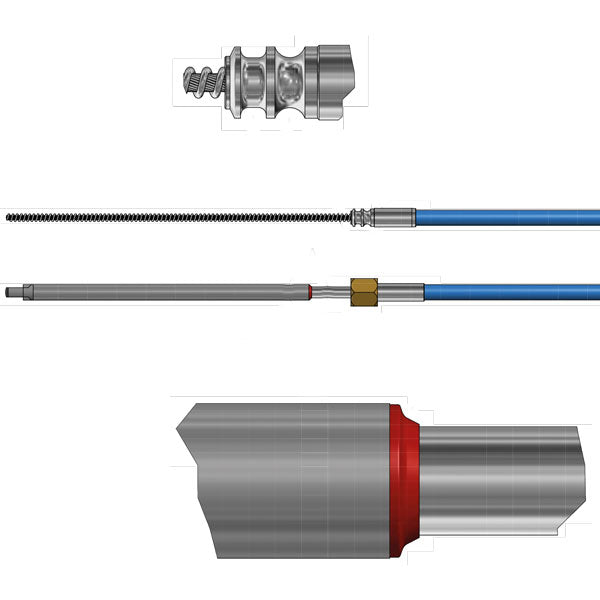

Ultraflex M90 Mach kabel is flexibeler en een lichtlopende kabel met rubberen afdichting bij de stuurpijp, om vocht in de kabel te voorkomen.

ULTRAFLEX stuurkabels zijn van kunststof bekleed R/F-staal met stalen binnenkabel en roestvrijstalen uitschuifarm. Bestand tegen ultraviolet licht en zout water. Uitzonderlijk flexibel en altijd lichtlopend. Voldoet aan ISO 9000 en EN 29000. Goedgekeurd door Det Norske Veritas en A.B.Y.C. (American Board and Yacht Council). Ook CE-goedgekeurd.

• Oog aan het uiteinde Ø: 10 mm
• Buitenkabel Ø: 16 mm
• Binnenkabel Ø: 8 mm

VOOR STUURBEKKEN: Past op alle Ultraflex-bakken behalve T67

Kabeltype en lengte staan altijd op de buitenkabel gedrukt. De lengte is in voet (305 mm) en gemeten vanaf het bevestigingspunt in de stuurkast tot het uiteinde van de uitschuifarm half uitgeschoven.

Voorbeeld A (Afb. 1) Lengte = A+B+C minus 10 cm voor elke 90º-bocht + 30,5 cm voor montage op de motor. Bijv.: A = 50 + B = 250 + C = 80 minus 20 cm voor 2 stuks 90º-bochten = 360 + 30,5 cm = 390,5 cm 390,5 cm : 30,5 = 12,8 voet. Er moet dus een kabel van 13 voet worden gekozen

Voorbeeld B (Afb. 2+3) Lengte = A+B+C minus 10 cm voor elke 90º-bocht. Bijv.: A = 50 + B = 250 + C = 80 minus 20 cm voor 2 stuks 90º-bochten = 360 cm 360 cm: 30,5 = 11,8 voet. Er moet dan een kabel van 12 voet worden gekozen
