Ultraflex, Stuurkabel "mach" M90 26 voet

Beschrijving

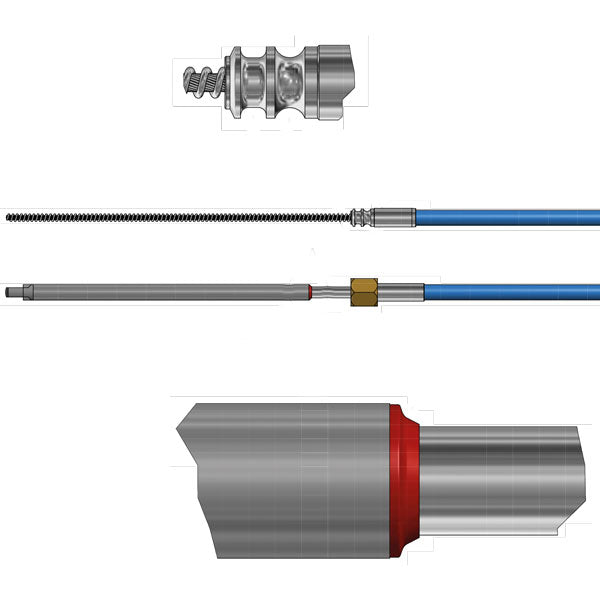

Ultraflex M90 Mach-kabel is een lichtlopend besturingskabel, ontworpen om vocht te weerstaan met zijn rubberen afdichting bij de stuurkoker. Het is vervaardigd van met kunststof bekleed R/F-staal en compatibel met alle Ultraflex stuursystemen behalve T67.

• Merk: Ultraflex
• Gewicht: 5.2 kg
• Breeksterkte: 1200 kg
• Buiging: min. 200 mm
• Slag: 228 mm
• Productlengte: 26 voet
• Gemaakt in: Italië
• Verpakkingsafmetingen: Maat: 6.5 cm × 51 cm × 82 cm | Bruto gewicht: 5.2 kg

Ultraflex M90 Mach-kabel is flexibeler en een lichtlopend kabel met rubberen afdichting bij de stuurkoker, om vocht in de kabel te voorkomen.

ULTRAFLEX-stuurkabels zijn gemaakt van met kunststof bekleed R/F-staal met stalen binnenkabel en roestvrijstalen uitduwarmp. Bestand tegen ultraviolet licht en zout water. Uitzonderlijk flexibel en altijd lichtlopend. Voldoet aan ISO 9000 en EN 29000. Goedgekeurd door Det Norske Veritas en A.B.Y.C. (American Board and Yacht Council). En CE-goedgekeurd.

• Oog aan het uiteinde Ø: 10 mm
• Buitenkabel Ø: 16 mm
• Binnenkabel Ø: 8 mm

VOOR STUURSYSTEMEN: Past op alle Ultraflex-systemen behalve T67

Het kabeltype en de lengte staan altijd op de buitenkabel gedrukt. De lengte is in voet (305 mm) en gemeten vanaf het bevestigingspunt in de stuurconsole tot het uiteinde van de uitduwarmp, half uitgeschoven.

Voorbeeld A (Fig. 1) Lengte = A+B+C minus 10 cm voor elke 90º bocht + 30,5 cm voor montage op de motor. Voorbeeld: A = 50 + B = 250 + C = 80 minus 20 cm voor 2 stuks 90º-bochten = 360 + 30,5 cm = 390,5 cm 390,5 cm : 30,5 = 12,8 voet. Er moet dus een kabel van 13 voet worden gekozen

Voorbeeld B (Fig. 2+3) Lengte = A+B+C minus 10 cm voor elke 90º bocht. Voorbeeld: A = 50 + B = 250 + C = 80 minus 20 cm voor 2 stuks 90º-bochten = 360 cm 360 cm: 30,5 = 11,8 voet. Er moet dan een kabel van 12 voet worden gekozen
